一、概述

硬齒面減速器主要包括平行軸系列和垂直軸系列．平行軸減速器是按國家標準 (JB／T8853—200。1)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B／T9002—1999)生產．用于輸入軸與輸出軸呈垂直方向布置的傳動裝置．它主要包括DBY、DCY和DFY三大系列；
1．性能特點
(1)中心距．公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好
(2)齒輪均采用優質合金鋼經滲碳、淬火而成．齒面硬度達54～62HRC
(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪聲低。
(4)一般采用油池潤滑．自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。
2、應用范圍
(1)輸入轉速一般n、≤1500r／min．
(2)齒輪傳動圓周速度不大于20mis。
(3)工作環境—40_50~'C．如果低于0℃．啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。
(4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

二、選用方法

1、已知參數和條件
原動機名稱，功率P1= kW 轉速n1= r／min
工作機名稱，功率P2= kW 轉速n2= r／min
要求的傳動比i=n、／n，
每天工作小時數 h，每小時啟動次數 次，每小時運轉周期 ％．
負荷特點(平穩、沖擊、嚴重沖擊)．可靠度要求(一般、較高、高)
環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃
聯軸器型式．齒輪軸軸伸上是否還要承受其他附加力
裝配方式 型，輸出軸旋向(雙向旋轉時請說明主旋向)
有無其他特殊要求
2、按額定功率選擇規格型號
平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次．允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1％等條件計算確定的，，齒輪箱雙向運轉時．需視情況將PA乘上0．8—1．0的系數， 當反向載荷大，換向頻繁、選用的可靠度系數K。較低時．系數取較小值．反之取較大值，、
所選齒輪箱的額定功率必須滿足：P(：二P：KAK；K。≤PA
式中：
Pc—計算功率
P2—工作機功率
KA—使用系數．
KS—啟動系數
KR—可靠度系數
3、按許用熱功率校核
平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C．每小時100％連續運轉和功率利用率(P2／P1·100％)為100％的情況，條件不同時須進行修正。

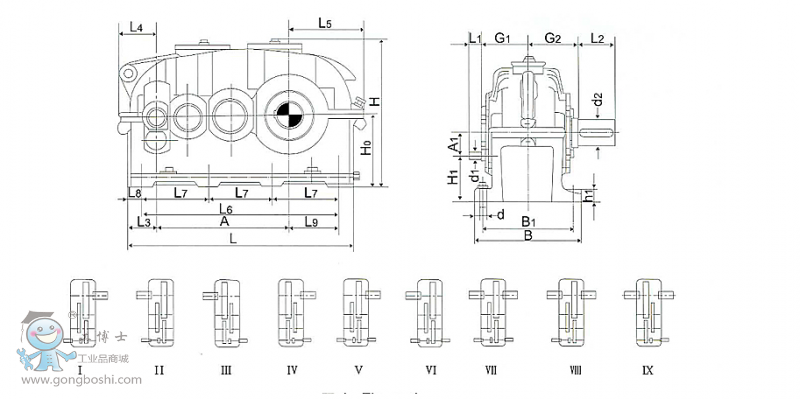

三、ZFY硬齒面減速機外形安裝圖：

詳細規格及基本參數詳情

規格	L	B	h1	軸端								A	A1	L3	L4 ≈	L5 ≈
				d1	L1	d1	L1	d1	L1	d2	L2
				i=112-280		i=315-500
180	665	320	32	16k6	30	14k6	30	--	--	85m6	140	395	63	85	109	209
200	745	355	40	19k6	35	16k6	30	--	--	95m6	160	440	70	97.5	128	238
225	840	390	40	22k6	35	19k6	35	--	--	100m6	180	497	80	110.5	141	263
250	930	450	50	24k6	40	22k6	35	--	--	110n6	180	555	90	120	158	293
280	1025	500	50	28m6	50	24k6	40	--	--	130n6	210	620	100	120	160	325
320	1160	570	63	32m6	60	28m6	50	--	--	140n6	240	705	112	140	189	364
				i=100-140		i=160-250		i=280-500
360	1280	600	63	38m6	60	32m6	60	28m6	50	170n6	270	790	125	140	188	398
400	1420	690	80	42m6	70	38m6	60	32m6	60	180n6	310	880	140	155	215	445
450	1610	750	80	48m6	80	42m6	70	38m6	60	210n6	350	995	160	175	240	505
				i=100-160		i=180-250		i=280-500
500	1790	830	100	48m6	80	42m6	70	38m6	60	240n6	400	1110	180	200	277	557
560	2010	910	100	60m6	105	55m6	90	48m6	80	270n6	450	1240	200	235	324	624
630	2260	1030	125	65m6	105	60m6	105	48m6	80	300n6	500	1400	225	255	344	694
710	2540	1160	125	75m6	120	65m6	105	55m6	90	340n6	550	1570	250	295	400	780

ZFY型減速機輸入功率表

公稱傳動比	公稱轉速r/min		規格
	輸入n1	輸出n2	180	200	225	250	280	320	360	400	450	500	560	630	710
			公稱輸入功率PA   KW
100	1500 1000 750	15 10 7.5							99 66 50	130 87 65	190 125 95	290 195 145	400 265 205	540 360 270	780 520 400
112	1500 1000 750	13.4 8.9 6.7	9.2 6.1 4.6	15 10 7.5	21 14 11	29 20 15	40 27 20	59 40 29	88 59 44	115 78 59	170 115 85	255 170 130	360 240 185	480 320 245	690 470 355
125	1500 1000 750	12 8 6	12 8 6	12 8 6	18.5 12.5 9.3	26 17.5 13	36 24 18	52 35 26.5	81 54 41	105 70 53	150 100 75	230 155 115	320 215 165	430 285 215	610 410 310
140	1500 1000 750	10.7 7.1 5.4	10.7 7.1 5.4	11 7.3 5.5	16.5 11 8.3	23 16 12	32 21.5 16	46 31 23	72 48 36	92 61 46	135 90 68	205 135 105	290 195 145	380 255 190	550 370 280
160	1500 1000 750	9.4 6.3 4.7	9.4 6.3 4.7	9.6 6.4 4.8	14.5 9.7 7.6	20 14 10	28 18.5 14	41 27.5 21	64 43 32	81 54 41	120 80 60	180 120 92	255 170 130	340 255 170	490 330 250
180	1500 1000 750	8.3 5.6 4.2	8.3 5.6 4.2	8.4 5.6 4.2	13 8.7 6.5	19 12.5 9.5	25 17 13	37 25 18.5	57 38 29	70 47 35	105 70 53	160 105 82	225 150 115	300 200 155	440 295 220
200	1500 1000 750	7.5 5 3.8	7.5 5 3.8	7.5 5 3.8	12 8 6	15.5 10.5 8	22 14.5 11.5	33 22 17	51 34 26	64 43 32	95 63 48	145 97 73	205 135 105	275 280 135	390 260 200
224	1500 1000 750	6.7 4.5 3.3	6.7 4.5 3.3	6.7 4.5 3.4	10.5 7 5.3	14 9.3 7	20 13.5 10.5	29 20 15	45 30 23	57 38 28.5	83 55 42	130 87 66	185 125 94	240 160 120	360 240 180
250	1500 1000 750	9 4 3	9 4 3	6.1 4.1 3.1	9.5 6.3 4.8	12.5 8.5 6.5	17.5 12 9	26 17.5 13	41 27.5 20.5	51 34 25.5	73 49 37	115 77 58	165 110 83	215 145 110	320 215 160
280	1500 1000 750	5.4 3.6 2.7	5.4 3.6 2.7	5.3 3.5 2.7	8.2 5.6 4.2	11 7.5 5.6	15.5 10.5 8	23 17.5 12	37 24.5 19	46 31 23	66 44 34	100 67 51	145 97 73	195 130 96	280 185 140
315	1500 1000 750	4.8 3.2 2.4	4.8 3.2 2.4	4.7 3.1 2.4	7.5 5.1 3.8	9.5 6.5 5	13.5 9 7	21 14 10.5	32 21.5 16.5	42 28 21	59 39 30	92 61 47	130 87 66	175 115 88	250 165 125
355	1500 1000 750	4.2 2.8 2.1	4.2 2.8 2.1	4 2.7 2	6.5 4.5 3.3	8.5 6 4.5	12 8.5 6.5	18 12 9.5	29 19.5 14.5	37 24.5 18.5	52 35 26.5	83 55 42	135 77 59	155 105 78	225 150 115
400	1500 1000 750	3.8 2.5 1.9	3.8 2.5 1.9	3.6 2.4 1.8	6 4 3	8 5.3 4	11 7.5 5.6	16.5 11 8.3	26 17.5 13.5	33 22 16.5	46 31 23.5	73 48 37	100 68 52	115 90 68	195 130 99
450	1500 1000 750	3.3 2.2 1.7	3.3 2.2 1.7	3.2 2.1 1.6	5 3.5 2.6	7 4.7 3.5	10 6.6 5.1	13.5 9 6.8	21.5 14.5 11	29 19.5 14.5	40 26.5 20	65 44 33	93 62 47	125 83 63	175 115 89
500	1500 1000 750	3 2 1.5	3 2 1.5	2.9 1.9 1.9	4.2 2.8 2.1	6 4 3	9.1 6.1 4.6	12 8 6	19.5 13 9.6	26 17.5 13	36 24 18	59 36 30	82 55 42	110 73 55	155 105 79

注：本表內功率均為名義功率，選用是請嚴格按照選用方法：一般配套電機功率：P< 表在功率除以2~3

規格	G1	G2	H1	H0	H ≈	L6	L7	B1	L8	L9	底腳螺栓		平均重量 （Kg）	*大油量 （L)
											d	數量
180	145	155	137	200	415	570	190	275	47.5	137.5	M16	8	205	16
200	160	170	155	225	462	630	210	300	57.5	150	M20	8	290	21
225	170	190	170	250	511	705	235	335	67.5	165	M20	8	400	29
250	190	215	190	280	570	810	270	380	60	195	M24	8	550	40
280	210	240	215	315	644	855	285	430	85	200	M24	8	760	58
320	230	270	243	355	719	960	320	490	100	215	M30	8	1100	82
360	255	290	275	400	806	1080	360	520	100	250	M30	8	1450	140
400	290	320	310	450	906	1200	400	590	110	275	M36	8	2000	185
450	320	360	340	500	1006	1350	450	650	130	310	M36	8	2700	260
500	355	400	380	560	1121	1500	500	710	145	335	M42	8	3900	360
560	400	440	430	630	1260	1680	560	790	165	370	M42	8	5200	530
630	450	500	485	710	1406	1890	630	890	185	420	M48	8	7300	570
710	500	560	550	800	1581	2130	710	1000	205	470	M48	8	11000	900

注：大規格齒輪箱需向廠方咨詢。軸端配鍵按GB1096-79選用
