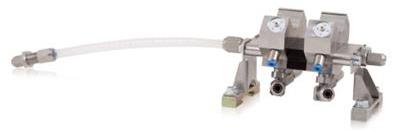

高精度便捷涂料混合
ABB雙組合混合器專為兩種組合液體的高精度混合而開發，并針對快速換色進行了優化設計。
采用模塊化設計，涂料和催化劑的組合十分靈活
雙組合混合器采用DIN導軌安裝方式，易于擴充，無需另開安裝孔
ABB雙組合混合器專為快速換色而設計，閥體內腔無死角，使清洗循環次數減至*低。
流體閥采用模塊化設計，維護時很容易卸下，并無需拆卸任何軟管
| 規格說明 |
|
|
| |
類型 |
模塊式雙組合混合器，AISI 316不銹鋼制 |
| |
*大流體流量 |
取決于流體粘度、系統壓力和所需涂裝精度，*大流量應經過具體流體材料測試驗證。 |
| |
*小流體流量 |
如需要，專用混合元件的流體流量為25－100毫升/分鐘。 請聯絡您的ABB銷售辦公室。 |
| |
精度 |
±2% |
| |
*大液體壓力 |
20 bar |
| |
建議流體工作壓力 |
2 - 4 bar |
| |
建議空氣先導壓力 |
5 - 10 bar |
| |
*高容許流體溫度 |
60º C |
| |
聯接 |
4 X 6 mm to 9 X 12 mm |
| |
鋼材 |
適用于水性涂料和溶劑性涂料 |
| 雙組合混合器型號 |
|
|
|
|
|
|
|
|
| |
型號 |
1月1日 |
1D-1 |
1D-1D |
2月1日 |
2月2日 |
2D-1 |
2D-2D |
| |
長度 |
230 |
230 |
230 |
370 |
370 |
370 |
370 |
| |
寬度 |
174 |
180 |
194 |
174 |
174 |
180 |
194 |
| |
高度 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
| |
A |
206 |
206 |
206 |
346 |
346 |
346 |
346 |
| |
B |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| |
C |
80 |
80 |
80 |
60 |
60 |
60 |
60 |
| |
重量 |
5,6 kg |
5,7 kg |
5,8 kg |
6,6 kg |
6,8 kg |
7,8 kg |
8,1 kg |
清洗單元
雙組合混合器背面設有4個流體閥，供放入清洗劑和空氣。建議依次清洗催化劑和涂料的"閥區"。
2/2 流體閥
雙組合混合器為每個液體進口配備一個模塊化2/2流體閥，流體閥是氣動控制、快速開關的自動防故障型常閉閥。
易安裝、易維護
雙組合混合器采用DIN導軌安裝方式，易于擴增，無需另開安裝孔，維護時也易于拆卸。
采用DIN導軌安裝方式，維護時易于拆卸
