主要信息

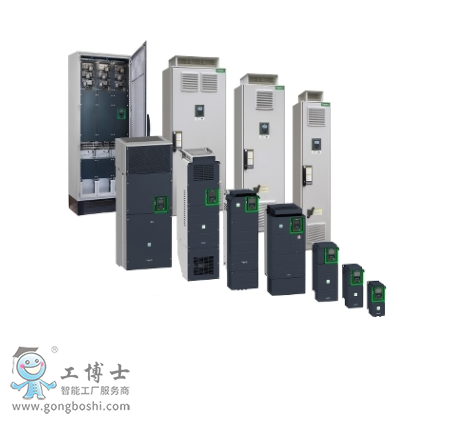

產品系列	ATV御程系列 ATV600
產品類型	變頻器
應用領域	過程應用
產品短名	ATV630
變量	標準版本
產品功能	異步電機同步電機
EMC 濾波器	集成的和 50 m *長電機電纜符合 EN/IEC 61800-3 C2 類集成的和 150 m *長電機電纜符合 EN/IEC 61800-3 C3分類
IP 保護等級	IP21 符合 IEC 61800-5-1 IP21 符合 IEC 60529
防護等級	UL類型1 符合 UL 508C
冷卻方式	強制通風
供電頻率	50...60 Hz - 5...5 %
網絡相數	3 相
額定電源電壓 [Us]	380...480 V - 15...10 %
電動機功率 (kW)	2.2 kW (標準負載) 1.5 kW (重載)
電機功率	3 hp 標準負載 2 hp 重載
線路電流	4.3 A 在…上 380 V (標準負載) 3.8 A 在…上 480 V (標準負載) 3.1 A 在…上 380 V (重載) 2.9 A 在…上 480 V (重載)
預期線路Isc	50 kA
視在功率	3.2 kVA 在…上 480 V (標準負載) 2.4 kVA 在…上 480 V (重載)
連續輸出電流	5.6 A 在…上 4 kHz 適用標準負載 4 A 在…上 4 kHz 適用重載
***大瞬變電流	6 A 在 60 s (重載) 6.2 A 在 60 s (標準負載)
異步電機控制配置文件	標準恒轉矩優化轉矩模式標準變轉矩
同步電機控制配置模式	永磁同步電機 Synchronous reluctance motor
輸出頻率	0.0001…0.5 kHz
變頻器輸出頻率	0.1…599 Hz
額定開關頻率	4 kHz
開關頻率	2...12 kHz 可調 4...12 kHz 有
安全功能	STO(安全扭矩中斷) SIL 3
離散量輸入邏輯	16個預置速度
通訊端口協議	Modbus TCP Modbus 串行以太網
選項卡	卡槽A: 通訊模塊, Profibus DP V1 卡槽A: 通訊模塊, Profinet 卡槽A: 通訊模塊, DeviceNet 卡槽A: 通訊模塊, Modbus TCP/EtherNet/IP 卡槽A: 通訊模塊, CANopen 雛菊鏈 RJ45 卡槽A: 通訊模塊, CANopen SUB-D 9 卡槽A: 通訊模塊, CANopen 螺釘端子排卡槽A/卡槽B: 數字和輸入I/O擴展模塊卡槽A/卡槽B: 繼電器輸出擴展模塊卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-Link 通訊模塊, BACnet MS/TP 通訊模塊, 以太網Powerlink

補充信息
輸出電壓	<= 電源電壓
容許的臨時增強電流	1.1 x In 在 60 s (標準負載) 1.5 x In 在 60 s (重載)
電機滑差補償	自動無論負載情況可調不適用永磁同步電機規律可以抑制
加速和減速傾斜	線性可單調從0.01...9999S
制動至停止	采用直流注入
保護類型	熱保護: 馬達安全轉矩關閉: 馬達電機斷相: 馬達熱保護: 驅動安全轉矩關閉: 驅動過熱: 驅動輸出相線和接地之間的過流: 驅動輸出電壓過載: 驅動短路保護: 驅動電機斷相: 驅動直流總線過壓: 驅動線路電源過壓: 驅動總線供電欠壓: 驅動總線供電失相: 驅動超速: 驅動控制電路上制動: 驅動
頻率分辨率	顯示單元: 0.1 Hz 模擬量輸入: 0.012/50 Hz
電氣連接	控制: 可拆卸螺釘端子0.5...1.5 mm² AWG 20...AWG 16 馬達: 螺釘終端2.5...6 mm² AWG 14...AWG 10 線路側: 螺釘終端2.5...6 mm² AWG 14...AWG 10
端口類型	RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP RJ45 (在遠程圖形終端) 適用 Modbus 串行
物理接口	2線制RS485 適用 Modbus 串行
傳輸幀	RTU 適用 Modbus 串行
傳輸率	10/100 Mbit/s 適用以太網的IP / Modbus TCP 4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus 串行
交換模式	半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP
數據格式	8比特，可配置為偶數，奇數或無奇偶適用 Modbus 串行
極化方式	無阻抗適用 Modbus 串行
地址數	1…247 適用 Modbus 串行
訪問方法	從（站） Modbus TCP
電源	用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護內部電源用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護
本地信號指示	3 LED本地診斷: 3 LED (雙色)集成通訊狀態: 4 顆LED指示燈 (雙色)通訊模塊狀態: 1 個LED (紅色)電壓狀態:
寬度	144 mm
高度	350 mm
深度	203 mm
產品重量	4.5 kg
模擬量輸入數量	3
模擬量輸入類型	AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 軟件-可配置電流: 0...20 mA/4...20 mA, 阻抗: 250 , 分辨率 12 bits
離散量輸入數量	8
數字量輸入類型	DI1...DI6 可編程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI5, DI6 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) STOA, STOB 安全扭矩中斷, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm
輸入兼容	DI1...DI6: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2 DI5, DI6: 離散量輸入 1 級 PLC 符合 IEC 65A-68 STOA, STOB: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2
離散量輸入邏輯	正邏輯(源) (DI1...DI6), < 5 V (狀態 0), > 11 V (狀態 1) 負邏輯 (漏) (DI1...DI6), > 16 V (狀態 0), < 10 V (狀態 1) 正邏輯(源) (DI5, DI6), < 0.6 V (狀態 0), > 2.5 V (狀態 1) 正邏輯(源) (STOA, STOB), < 5 V (狀態 0), > 11 V (狀態 1)
模擬量輸出數量	2
模擬量輸出型號	軟件-可配置電壓 AO1, AO2: 0...10 V DC 阻抗 470 , 分辨率 10 bits 軟件-可配置電流 AO1, AO2: 0...20 mA, 分辨率 10 bits
采樣期間	2 ms +/- 0.5 ms (DI1...DI4) - 離散量輸入 5 ms +/- 1 ms (DI5, DI6) - 離散量輸入 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入 10 ms +/- 1 ms (AO1) - 模擬量輸出
精度	+/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動模擬量輸入 +/- 1 % AO1, AO2 用于60 °C的溫度變動模擬量輸出
線性度誤差	AI1, AI2, AI3: ***大值 +/- 0.15 % 適用模擬量輸入 AO1, AO2: +/- 0.2 % 適用模擬量輸出
繼電器輸出數量	3
繼電器輸出類型	可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 100000 次可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 100000 次
更新時間	繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms)
***小開關電流 [Imin]	繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V DC
***大開關電流	繼電器輸出 R1, R2, R3 在…上阻性（負載）量, cos phi = 1: 3 A 在…上 250 V AC 繼電器輸出 R1, R2, R3 在…上阻性（負載）量, cos phi = 1: 3 A 在…上 30 V DC 繼電器輸出 R1, R2, R3 在…上感性負載量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1, R2, R3 在…上感性負載量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V DC
隔離	電源與控制端子之間
Variable speed drive application selection	離心式壓縮機建筑-HVAC 其他應用設備食品和飲料加工風機開采礦產和金屬泵開采礦產和金屬風機石油和天然氣其他應用設備水和廢水螺桿式壓縮機建筑-HVAC 泵食品和飲料加工風機食品和飲料加工自動化食品和飲料加工電潛泵(ESP) 石油和天然氣水噴射泵石油和天然氣高效能燃油泵石油和天然氣提煉用壓縮器石油和天然氣離心泵水和廢水容積泵水和廢水電潛泵(ESP) 水和廢水螺桿泵水和廢水螺桿壓縮機水和廢水螺桿式壓縮機水和廢水離心式壓縮機水和廢水風機水和廢水輸送機水和廢水混合器水和廢水
Motor power range AC-3	2.2…3 kW 在…上 380…440 V 3 相 2.2…3 kW 在…上 480…500 V 3 相
安裝類型	墻裝

環境
絕緣電阻	> 1 MOhm 接地 1 分鐘 500 V 直流
噪音等級	54.5 dB 符合 86/188/EEC
功耗W	自然通風: 30 W 在…上 380 V,開關頻率 4 kHz 強制通風: 60 W 在…上 380 V,開關頻率 4 kHz
冷卻空氣容量	38 m3/h
操作位置	垂直方向 +/- 10°
maximum THDI	<48 % 全負荷符合 IEC 61000-3-12
電磁兼容性	靜電放電抗干擾級別 3 符合 IEC 61000-4-2 射頻電磁場輻射抗擾度試驗級別 3 符合 IEC 61000-4-3 抗快速瞬變級別 4 符合 IEC 61000-4-4 1.2/50和8/20 µs復合波（測試）級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動級別 3 符合 IEC 61000-4-6
污染等級	2 符合 EN/IEC 61800-5-1
抗振動	波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6
抗沖擊	15 gn 適用 11 ms 符合 IEC 60068-2-27
相對濕度	5…95 % 無冷凝符合 IEC 60068-2-3
環境溫度	-15…50 °C (無) 50…60 °C (有)
貯存環境溫度	-40…70 °C
工作海拔	<= 1000 m 無 1000...4800 m 電流降額 1%/100m
環境特征	化學污染抵抗等級3C3 符合 EN/IEC 60721-3-3 塵土污染抵抗等級3S3 符合 EN/IEC 60721-3-3
標準	UL 508C EN/IEC 61800-3 環境1分類C2 EN/IEC 61800-3 環境2分類C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
產品認證	ATEX INERIS CSA ATEX zone 2/22 REACH TÜV UL DNV-GL
標識	CE

包裝單位
包裝1的單位類別	PCE
包裝1的數量	1
包裝1的重量	5.939 kg
包裝1高度	31.5 cm
包裝1寬度	19 cm
包裝1長度	40.5 cm
包裝2的單位類別	P06
包裝2的數量	6
包裝2重量	48.63 kg
包裝2高度	80 cm
包裝2寬度	80 cm
包裝2長度	60 cm

可持續性
產品類型	Green Premium 產品
歐盟ROHS指令	主動合規性（超出歐盟 RoHS 法定范圍的產品）歐盟ROHS聲明
無汞	是
RoHS 豁免信息	是
中國 ROHS 管理辦法	中國 ROHS 聲明
環境披露	產品環境文件
流通資料	產品使用壽命終期信息
WEEE	該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。

合同保修

尺寸

帶 IP21 頂蓋的驅動器

正面、左側和背面視圖

無 IP21 頂蓋的驅動器

左側和背面視圖

安裝和間隙

間隙

X1	X2	X3
≥ 100 mm (3.94 in.)	≥ 100 mm (3.94 in.)	≥ 10 mm (0.39 in.)

安裝類型

安裝類型 A：獨立安裝 IP21

a ≥ =

110 mm (4.33 in.)

安裝類型 B：并排安裝 IP20（僅限于 2 個變頻器情況）

安裝類型 C：單獨安裝 IP20

a ≥ =

110 mm (4.33 in.)

接線
通過線路接觸器實現上游斷路的三相電源

符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖

(1)

線路電抗器（已使用的情況下）

(2)

一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：

驅動器

KM1：

線路接觸器

Q2、Q3：

斷路器

S1/S2：

按鈕

T1：

控制件用變壓器

通過線路接觸器實現下游斷路的三相電源

符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖

(1)

線路電抗器（已使用的情況下）

(2)

一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：

驅動器

KM1：

接觸器

控制塊接線圖

(1)

Safe Torque Off

(2)

模擬量輸出

(3)

數字量輸入

(4)

參考電位計

(5)

模擬量輸入

R1A、R1B、R1C：

故障繼電器

R2A、R2C：

順序繼電器

R3A、R3C：

順序繼電器

傳感器連接

可在端子 AI2 或 AI3 上連接 1 個或 3 個傳感器。

漏型/源型開關配置

開關用于按照可編程控制器輸出的技術調整邏輯輸入的運行。
- 如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“源型”(工廠設置)。
- 如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“外部”。
切換設置為 SRC（源型）位置，將使用輸入電源給邏輯輸入供電

切換設置為 SRC（源型）位置，將使用外部電源給邏輯輸入供電

切換設置為 SK（漏型）位置，將使用輸出電源給邏輯輸入供電

切換設置為 EXT（外部）位置，將使用外部電源給邏輯輸入供電
性能曲線

降額曲線

40 °C (104 °F) - A 型、 B 型及 C 型安裝

50 °C (122 °F) - A 型、 B 型及 C 型安裝

60 °C (140 °F) - B 型及 C 型安裝

In：

標稱驅動電流

SF：

開關頻率

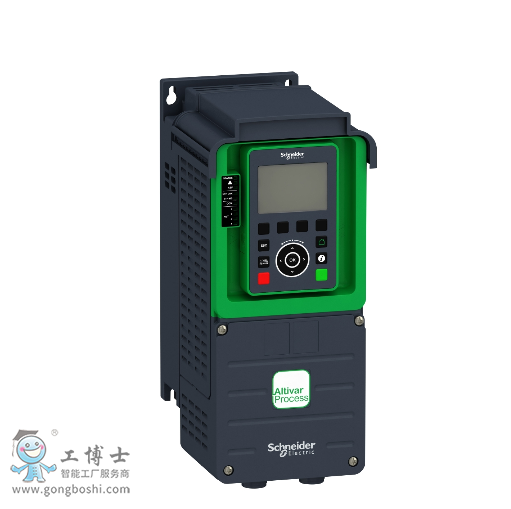

施耐德壁掛式變頻器ATV630U22N4 2.2KW 380V風機水泵通用變頻器
