SIB30和SIB30H 密封型倒吊桶蒸汽疏水閥

簡介

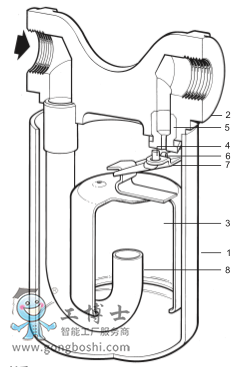

S I B30和S I B30H為全不銹鋼結構密封型倒吊桶蒸汽疏水閥。

口徑和管道連接

1⁄2"和3⁄4"螺紋BSP或NPT。
DN15和DN20承插焊(BS 3799)。 DN15和DN20標準法蘭ANSI 150 300, BS 4504 PN40。也可提供JIS表20, 16和10法蘭。

限制條件(ISO6552)

閥體設計條件
PMA - 允許壓力 TMA - 允許溫度 PMO 飽和蒸汽壓力 TMO 工作溫度冷態水試驗壓力
PN50 50 bar g 400°C 30 bar g 400°C 75 bar g

安裝

安裝在水平管道上，并置于疏水點下方。當采用焊接方式連接到管道中時，應采用電弧焊。如安裝在暴露位置，建議對疏水閥進行保溫。

訂購說明

例:1-斯派莎克SIB30/6, 1⁄2"螺紋連接BSP密封型倒吊桶蒸汽疏水閥。
注:閥蓋(法蘭)采用T I G工藝焊接到閥體上。焊接工藝符合ASME IX和BS EN288標準。

排量

注:疏水閥的選型應根據匹配的工作壓差而不是基于負荷，如80kg/h，7 bar壓差應采用SIB30/7而不是SIB30/4。
