薩姆森Samson 3271/3277型 氣動彈簧薄膜執行器
薩姆森SAMSON 3271型和3277型氣動彈簧薄膜執行器設計用于操作已安裝的單座直通閥。Samson3271型執行機構與薩姆森3241型閥門結合，用于切斷管道中液體、氣體或蒸汽流動。根據型號的不同，執行器適用于節流和 開/關應用。執行器應用于加工和工業工廠中。
產品介紹：
***：薩姆森Samson
品名：氣動彈簧薄膜執行器
型號：3271/3277

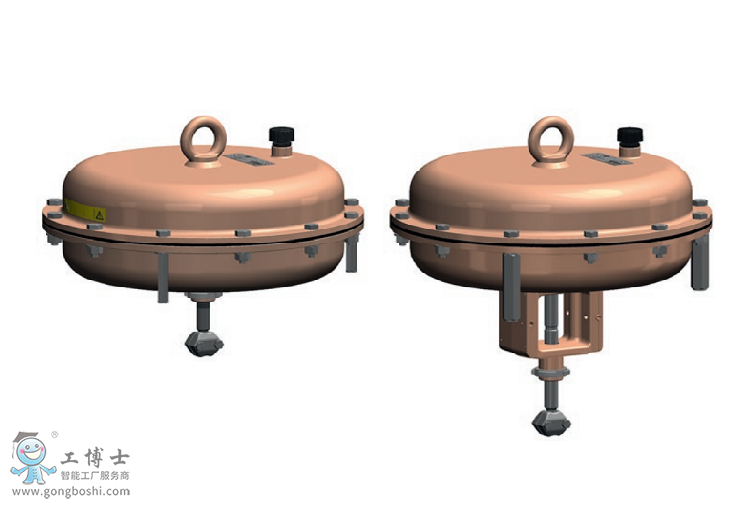

產品圖片：
薩姆森Samson3271型氣動執行機構的，執行機構面積1) 為175v2、350v2和750v2 cm²的3271型和3277型執行機構可安裝于 240、250、280和290系列閥門（單座直 通閥）上。
執行機構主要由兩個膜片室（A1、A2）、 帶隔膜板（A5）的膜片（A4）和彈簧（A10） 組成（見圖3-1）。信號壓力pst在膜片表面A處產生力F=pst · A， 該力與執行機構中的彈簧（A10）相對。工 作臺范圍由使用的彈簧數量及其壓緊程度決 定，并考慮了額定行程。行程與信號壓力pst 成正比。執行機構推桿（A7）的作用方向取 決于彈簧在執行機構中的安裝方式。 一組幾個彈簧可相互適配。
薩姆森SAMSON3277 型 和 3271 型執行機構工作原理相同。3277 型執行機構在底部隔膜盒上安裝有額外的支架。支架可用于直接附接定位器和/或限位開關。該設計的優勢在 于，安裝在支架內部的行程反饋連桿可免 受外部影響。
