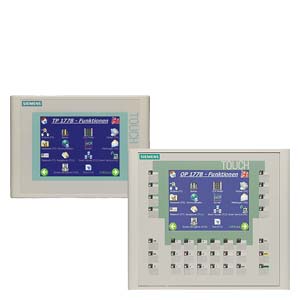

西門子觸摸屏 6AG16420BA014AX1 HMI TP 177B 彩色 PN/DP 5.7“
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-09-19 16:19
瀏覽次數： 203
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

***備件*** SIPLUS HMI TP 177B 彩色 PN/DP 基于 6AV6642-0BA01-1AX1 帶防腐蝕涂層， 產品自 2015.01.01 起 停止供貨， 無法 訂購新件。 關于等效型號的信息 參見常見問題解答 零件標識碼：82203106。 后續處理 將由您目前的聯系人為您 提供咨詢。
一般信息
產品類型標志 TP 177B 6" PN/DP
用戶自定義配置 是的
顯示
顯示屏規格 STN
屏幕對角線 5.7 in
彩色顯示器 是的
顏色數量 256
分辨率（像素）
● 水平圖像分辨率 320 pixel
● 垂直圖像分辨率 240 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時） 50 000 h
操作元件
操作元件 觸摸屏
鍵盤字體
● 系統按鍵 是的
● 數字鍵盤 是的
● 字母數字鍵盤 是的
● 十六進制鍵盤 是的
● 多按鍵操作 不
觸摸屏
● 觸摸屏規格 是的; 模擬，阻性
連接方式
● 鼠標 / 鍵盤 / 條形碼讀取器的連接方式 USB/USB/USB
安裝方式/安裝
安裝位置 垂直
無外部通風時的***大允許傾斜角度 35°
電源電壓
電源的電壓類型 DC
輸入電流
耗用電流（額定值） 0.24 A
接通電流脈沖 I²t 0.5 A²·s
處理器
處理器類型 ARM, 200 MHz
存儲器
存儲器類型 閃存/RAM
用于用戶數據的可用存儲器 2 048 kbyte
時間
時鐘
● 類型 硬件時鐘，可同步，未緩沖
● 緩存 不
● 可同步 是的
接口
接口/總線類型 RS 232 可選，1x RS 422，1x RS 485，1x 以太網 (RJ45)（***大 12 MBit/s）
工業以太網接口數量 1
RS 485 接口數量 1
RS 422 接口數量 1
USB 接口數量 1
PC 卡插槽 否
CF 卡插槽 否
多媒體卡/SD 卡插槽 合并
協議
協議（終端連接）
● Sm@rtService 是的
防護等級和防護類別
IP（正面） IP65
IP（背面） IP20
NEMA（正面） NEMA 4x，NEMA 12 （已安裝）
標準、許可、證書
資格證明 CE
cULus 不
EAC（原 Gost-R） 不
適用于安全功能 不
在防爆區域使用
● ATEX 區域 2 不
● ATEX 區域 22 不
● FM I 類 2 級 不
船舶建造許可
● 德國勞埃德船級社 (GL) 不
● 美國船舶檢驗局 (ABS) 不
● 必維國際檢驗集團 (BV) 不
● 挪威船級社 (DNV) 不
● 英國勞氏船級社 (LRS) 不
● 波蘭船級社 (PRS) 不
環境要求
運行中的環境溫度
● ***小值 0 °C; = Tmin
● ***大值 50 °C; = Tmax
運輸/儲存時的環境溫度
● ***小值 -20 °C
● ***大值 60 °C
參考海平面的運行高度
● 環境溫度-氣壓-安裝高度 1 080 hPa ... 795 hPa 時 Tmin ... Tmax (-1 000 m ... +2 000 m) // 795 hPa ... 658 hPa 時 Tmin ... (Tmax - 10 K) (+2 000 m ... +3 500 m) // 658 hPa ... 540 hPa 時 Tmin ... (Tmax - 20 K) (+3 500 m ... +5 000 m)
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試）
堅實性
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是的; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是的; 包括鹽霧在內的 3C4 級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是的; 包括沙子、粉塵在內的 3S4 級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！
操作系統
預安裝的操作系統 Windows CE
項目組態 / 標題
消息顯示 是的
報文系統（包括緩沖器和應答器） 是的
過程值顯示（輸出） 是的
可規定過程值（輸入） 是的
方案管理 是的
組態軟件
● 組態工具 2005 以上版本的 WinCC flexible Compact（單獨涉及）
語言
在線語言
● 聯機/運行時間語言數量 5
語言
● 每個項目的語言 32
WinCC 下的功能性 (TIA Portal)
庫 是的
任務計劃器 是的
幫助系統 是
● 每個信息文本的字符數 70
消息系統
● 消息類別數量 32
● 消息數量 2 000
● 位消息 是的
— 位消息數量 2 000
● 模擬消息 是的
— 模擬消息數量 50
● 報警 S 報文發送方法 不
● 系統消息 HMI 是的
● PLC 系統消息 是的
● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） 不
● 行 1
● 每條消息的字符數 80
● 每條消息的過程值數量 8
● 確認組
— 確認組數量 99
● 消息指示器 是的
● 聲音反饋 不
● ***個/***后一個值 是的
方案管理
● 配方數量 100
● 每個配方的數據集 200
● 每個數據集的條目 200
● 配方存儲器 32 kb 集成閃存，可擴展
變量
● 每臺設備的變量數 1 000
● 每幅圖像的變量數 50
● 變量數量 1 000
● 初始值 1 000
● 日期和時間類型 1 000
● 臨界值 是的
● 多路復用 是的
● 結構 不
畫面
● 可組態的圖片數量 500
● ***窗口/默認 是的
● 可組態的啟動圖像 是的
● 通過 PLC 選擇圖像 是的
● PLC 中的圖像編號 是的
圖片對象
● 文本對象 2500 個文本元素
● 每幅圖像的輸入/輸出區數量 50
● 日期/時間區數量 30
● 圖像內容目錄 不
● 跳回 是的
● 圖形對象 位圖，圖標，圖標（滿屏），矢量圖
— 圖標 500
— 圖標（滿屏） 50
復雜圖片對象
● 狀態/控制 在 SIMATIC S7 中
● 動態對象 曲線圖，條形圖，幻燈片，模擬顯示，隱藏式按鍵
— 每個項目的對象數量 500
— 每幅圖像的數量 5
● 方法 走向
● 條形圖
— 每幅圖像的條數 5
● 滑動式調節器
— 每幅圖像滾動條數量 0
● 指示儀器
— 每幅圖像的模擬顯示數量 0
● 臨界值線 是的
● 字母數字域數量 1 000
— 每幅圖像的字母數字域 100
● 數字域數量 1 000
— 每幅圖像的數字域 100
● 密碼域數量 1 000
● 每個項目的可見開關數量 1 000
— 每幅圖像的可見開關數量 100
— 每幅圖像的不可見開關 100
● 每個項目的狀態開關數量 1 000
— 每幅圖像的狀態開關數量 100
● 每個項目的選擇開關數量 1 000
— 每幅圖像的選擇開關 100
● 每個項目的十進制開關數量 0
— 每幅圖像的十進制開關 0
● 每個項目的指示燈數量 1 000
— 每幅圖像的指示燈 100
動態對象的屬性
● 顏色改變 是的
● 移動 X/Y 是的
● 隱藏 是的
● 旋轉角度 不
列表
● 每個項目的文字列表數量 300
● 每幅圖像的文字列表數量 10
● 每個文本列表的條目數量 30
● 每個項目的圖形列表數量 100
● 每幅圖像的圖形列表數量 10
● 每個圖形列表的條目數 30
安全性
● 用戶組數量 50
● 用戶權限數量 32
● 密碼導出/導入 是的
數據傳輸支持
● PC 卡 不
● CF 卡 不
通過打印機記錄
● 記錄/打印 消息，報告（層協議），彩色打印，硬拷貝
傳送（上傳/下載）
● 組態傳送 MPI/PROFIBUS DP，串行， USB，以太網，借助外部存儲媒介，自動識別傳輸
過程連接
● 連接到控制器 S5，S7-200，S7- 300/400，Win AC，PC (TCP/IP)，SINUMERIK，SIMOTION，Allen Bradley (DF1)，Mitsubishi (FX)，Telemecanique (ADJUST)，Modicon (Modbus)，更多外部驅動程序參見章節“系統耦合”
● S7-200 是的
— PPI（點對點） 是的
— PPI 網絡 不
— MPI 是的
— PROFIBUS DP 是的
● S7-300/400 是的
— MPI 是的
— PROFIBUS DP 是的
— PROFINET 是的
● S5 是的; 僅 PROFIBUS DP
— 串行 不
— PROFIBUS DP 是的
● TI 505 不
● Allen Bradley (DF1) 是的
● Allen Bradley (DF485) 不
● Mitsubishi (FX) 是的
● Telemecanique (ADJUST) 是的
● OMRON (LINK/Multilink) 不
● Modicon (Modbus) 是的
功能
● 按鍵重復 不
● TAB 順序 是的
● 計算功能 是的
● 動畫 是的
● 菜單樹編輯器 是的
● 單元切換 不
服務工具/組態工具
● 清屏 是的
● 觸摸校準 是的
● 備份/恢復 是的
● 模擬 是的
● 設備轉換 是的
● 增量傳送 是的
● 監測電池和存儲器的功能 不
● 跟蹤（操作檔案） 不
可擴展性/開放性
● 打開平臺程序 是的
外設/選項
外設 打印機
SIMATIC HMI MM 存儲卡：多媒體存儲卡 是的
可裝載的附加軟件元件 是的
尺寸
外殼正面寬度 212 mm
外殼正面高度 156 mm
安裝深度 44 mm
重量
重量（不含包裝） 0.8 kg
其他
免費熱線 是的
上一次修改： 2021/3/2
