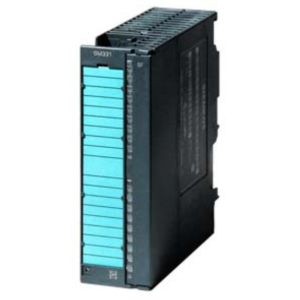

| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V; 在軌道應用中電源符合 EN 50155 標準 |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
200 mA |
| 來自背板總線 DC 5 V，***大值 |
50 mA |
| 功率損失 |
| 功率損失，典型值 |
1 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| ● 測量電阻時 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
20 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20） |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 電阻傳感器的恒定測量電流，典型值 |
1.67 mA |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
是 |
| ● 電阻溫度計 |
是 |
| ● 電阻 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
否 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
100 k |
| ● 1 V 至 10 V |
否 |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10 M |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| ● -2.5 V 至 +2.5 V |
是 |
| — 輸入電阻（-2.5 V 至 +2.5 V） |
100 k |
| ● -250 mV 至 +250 mV |
是 |
| — 輸入電阻（-250 mV 至 +250 mV） |
10 M |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
100 k |
| ● -50 mV 至 +50 mV |
否 |
| ● -500 mV 至 +500 mV |
是 |
| — 輸入電阻（-500 mV 至 +500 mV） |
10 M |
| ● -80 mV 至 +80 mV |
是 |
| — 輸入電阻（-80 mV 至 +80 mV） |
10 M |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
25 |
| ● -10 mA 至 +10 mA |
是 |
| — 輸入電阻（-10 mA 至 +10 mA） |
25 |
| ● -20 mA 至 +20 mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
25 |
| ● -3.2 mA 至 +3.2 mA |
是 |
| — 輸入電阻（-3.2 mA 至 +3.2 mA） |
25 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
25 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
否 |
| ● 類型 C |
否 |
| ● 類型 E |
是 |
| — 輸入電阻（類型 E） |
10 M |
| ● 類型 J |
是 |
| — 輸入電阻（類型 J） |
10 M |
| ● 類型 K |
是 |
| — 輸入電阻（類型 K） |
10 M |
| ● 類型 L |
否 |
| ● 類型 N |
是 |
| — 輸入電阻（類型 N） |
10 M |
| ● 類型 R |
否 |
| ● 類型 S |
否 |
| ● 類型 T |
否 |
| ● 類型 U |
否 |
| ● 類型 TXK/TXK(L) 符合 GOST |
否 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
否 |
| ● Ni 100 |
是; 標準 |
| — 輸入電阻 (Ni 100) |
10 M |
| ● Ni 1000 |
否 |
| ● LG-Ni 1000 |
否 |
| ● Ni 120 |
否 |
| ● Ni 200 |
否 |
| ● Ni 500 |
否 |
| ● Pt 100 |
是; 標準 |
| — 輸入電阻 (Pt 100) |
10 M |
| ● Pt 1000 |
否 |
| ● Pt 200 |
否 |
| ● Pt 500 |
否 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
是 |
| — 輸入電阻（0 至 150 歐姆） |
10 M |
| ● 0 至 300 歐姆 |
是 |
| — 輸入電阻（0 至 300 歐姆） |
10 M |
| ● 0 至 600 歐姆 |
是 |
| — 輸入電阻（0 至 600 歐姆） |
10 M |
| ● 0 至 6000 歐姆 |
否 |
| 熱電偶 (TC) |
| 溫度補償 |
| — 可參數化 |
是 |
| — 內部溫度補償 |
是 |
| — 使用補償盒進行的外部溫度補償 |
是 |
| — 對于可定義的參考結溫度 |
是 |
| 特性線性化 |
| ● 可參數化 |
是 |
| — 對于熱電偶 |
類型 E、J、K、L、N |
| — 用于電阻溫度計 |
Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍） |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 80 mV 和熱電偶時為 50 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
15 bit; 單極： 9/12/12/14 位；雙極： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ |
| ● 可參數化的集成時間 |
是; 2,5 / 16,67 / 20 / 100 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
400 / 60 / 50 / 10 Hz |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| ● 對于利用兩線制接口進行的電阻測量 |
是 |
| ● 對于利用三線制接口進行的電阻測量 |
是 |
| ● 對于利用四線制接口進行的電阻測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
1 %; ±1% (80 mV)；±0.6%（250 mV 至 1000 mV）；±0.8%（2.5 V 至 10 V）@ 0 ... +60 °C；±1.3% (80 mV)；±0.8%（250 mV 至 1000 mV）；±1%（2.5 V 至 10 V）@ -25 ... +70 °C |
| ● 電流，與輸入范圍有關，(+/-) |
0.7 %; @ 0 ... +60 °C；±0.9% @ -25 ... +70 °C；從 3.2 mA 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.7 %; @ 0 ... +60 °C; ±0.9% @ -25 ... +70 °C; 150, 300, 600 Ohm |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.7 %; ±0.7% (Pt100 / Ni100)；±0.8%（Pt100 氣候）@ 0 ... +60 °C；±0.9% (Pt100 / Ni100)；±1%（Pt100 氣候）@ -25 ... +70 °C |
| ● 熱電偶，與輸入范圍有關，(+/-) |
1.1 %; @ 0 ... +60 °C；±1.3% @ -25 ... +70 °C；類型 E、J、K、L、N |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.6 %; ±0.4 %（250 mV 至 1000 mV）；±0.6 %（2.5 mV 至 10 mV）；±0.7 % (80 mV) |
| ● 電流，與輸入范圍有關，(+/-) |
0.5 %; 3.2 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.5 %; 150、300、600 Ohm： |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.6 %; ±0.5% (Pt100/Ni100)，±0.6% (Pt100 氣候) |
| ● 熱電偶，與輸入范圍有關，(+/-) |
0.7 %; 類型 E、N、J、K、L |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是; 可參數化，通道 0 和 2 |
| ● 極限值報警 |
是; 可參數化 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 標準、許可、證書 |
| CE 標記 |
是 |
| UL 許可 |
是; File E239877 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| EAC（原 Gost-R） |
是 |
| 軌道應用 |
| ● EN 50155 |
是; 章節 4、5 和 12；無其他適用協議；T1，類別 1，等級 A/B，EN 50155:2007（參見 SIOS 條目 109755985） |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-25 °C; = Tmin |
| ● ***大值 |
70 °C; = Tmax；如果根據 EN50155 在軌道車輛上使用，測得的溫度范圍 -25 ... +55 ℃ (T1) 或 60 °C @ UL/ULhaz/ATEX/FM use 有效 |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于陸地車輛，有軌機動車和特殊汽車 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-5 |
是; 5B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），5B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-5 |
是; 5C3 級 (RH < 75 %)，包括鹽霧，符合 EN 50155 (ST2) ；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-5 |
是; 5S3 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
250 g |
