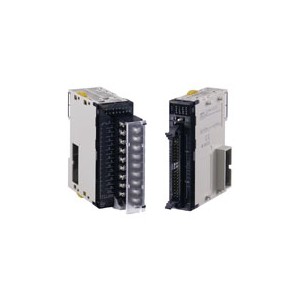

歐姆龍 CJ1W-ID232 DC輸入單元

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

名稱	32點DC輸入單元(帶MIL連接器)
型號	CJ1W-ID232
額定輸入電壓	DC24V
額定輸入電壓范圍	DC20.4～26.4V
輸入阻抗	5.6kΩ
輸入電流	在DC24V時典型值為4.1mA
ON電壓/ON電流	DC19V以上/3mA以上
OFF電壓/OFF電流	DC5V以下/1mA以下
ON響應時間	**大值8.0ms (可以在設定中設定為0到32之間的值。)
OFF響應時間	**大值8.0ms (可以在設定中設定為0到32之間的值。)
回路數	32 (16點/公用， 2回路)
并發ON點數	75% (12點/公用)并發ON (DC24V)(請參見以下插圖。)
絕緣電阻	外部端子和GR端子間20MΩ 以上 (DC100V)
耐電壓	AC1,000V，在外部端子和GR端子間并且一分鐘內的***大漏電流為10mA
內部電流消耗	90mA以下
質量	70g以下
附件	無
回路配置	• 端子的信號名稱為設備變量名稱。設備變量名稱為使用“Jxx”作為設備名稱的名稱。
外部連接和端子- 設備變量圖	• 輸入電源的極性用兩種方式均可連接。 • 確保同時對23和24針(COM0)布線，并在這兩個針上設定相同的極性。 • 確保同時對3和4針(COM1)布線，并在這兩個針上設定相同的極性。 • 端子的信號名稱是設備的變量名稱。設備變量名稱是將“Jxx”用作設備名稱的名稱。
