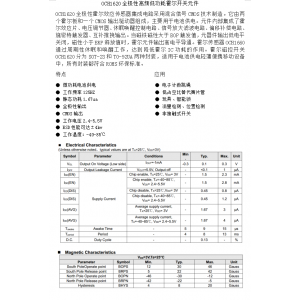

OCH1620全極性高頻低功耗霍爾開關元件

OCH1620全極性霍爾效應傳感器集成電路采用混合信號CMOS技術制造。它由兩個霍爾板和一個CMOS輸出驅動器組成，主要用于電池供電。元件內部集成了霍爾效應片、電壓調節器、休眠喚醒控制電路、信號放大濾波電路、偏移補償電路、施密特觸發器、互補推挽輸出。當磁鐵磁性大于BOP觸發值，元器件輸出低電平關閉，磁性小于BRP釋放值時，霍爾元件輸出高電平導通。霍爾傳感器OCH1660通過周期性休眠和喚醒工作，達到降低霍爾IC功耗的作用。霍爾磁控開關            OCH1620分為SOT-23和TO-92UA兩種封裝，適用于電池供電輕薄便攜移動設備中，所有封裝都符合ROHS環保標準。

特點與應用

微功耗電池供電

工作頻率125HZ

靜態功耗1.67ua

全極性輸出

CMOS輸出

工作電壓2.4-5.5V

電子計數跳繩

低占空比替代簧片管

玩具、智能鎖

流量檢測、位置檢測

非接觸式開關

ESD性能可達±4kv
