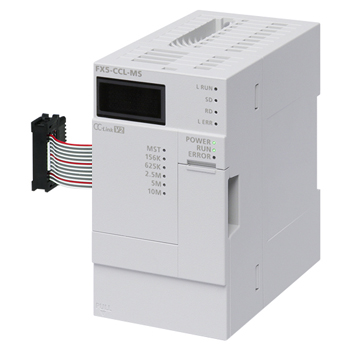

三菱PLC FX5-CCL-MS 通訊模塊

三菱FX5系列CC-Link系統主·智能設備模塊FX5-CCL-MS產品規格說明:
■ 電源規格
[外部供電]
. 電源電壓：DC24V +20%，-15%
. 允許瞬時停電時間：1ms以下的瞬時停電時會繼續運行
. 消耗電流：100mA

■ 性能規格
[CC-Link對應版本] Ver. 2.00(還對應Ver. 1.10)
[站類別] 主站或智能設備站
[站號] 主站0、智能設備站1~64
[可連接站種類(主站時)] 遠程I/O 站、遠程設備站、智能設備站(不能連接本地站、待機主站)
[可連接臺數] 各站類型可連接1臺CPU模塊
. 主站：1臺*1
. 智能設備站：1臺*2
[傳送速度]
. 主站：156kbps/625kbps/2.5Mbps/5Mbps/10Mbps
. 智能設備站：156kbps/625kbps/2.5Mbps/5Mbps/10Mbps/自動跟蹤
[***多連接站數(主站時)]
. 遠程I/O站：***多12站(遠程I/O站的輸入輸出合計點數在384點以下)
. 遠程設備站+智能設備站的合計：***多12站(智能設備站+遠程設備站的輸入輸出合計點數在384點以下)
[占用站數(智能設備站時)] 1~4站(根據工程工具的設置進行更改)
[每個系統的***多鏈接點數(主站時)]
. CC-Link Ver.1
遠程輸入輸出(RX、 RY)：768點(遠程I/O站：384點*3+遠程設備站+智能設備站：384點)
遠程寄存器(RWw)：48點
遠程寄存器(RWr)：48點
. CC-Link Ver. 2
遠程輸入輸出(RX、 RY)：768點(遠程I/O站：384點*3+遠程設備站+智能設備站：384點)
遠程寄存器(RWw)：96點
遠程寄存器(RWr)：96點
[通信方式] 廣播輪詢方式
[同步方式] 幀同步方式
[符號化方式] NRZI方式
[傳送路徑形式] 總線(RS-485)
[傳送格式] HDLC標準
[錯誤控制方式] CRC(X的16次方+X的12次方+X的5次方+1)
[連接電纜] Ver. 1.10對應CC-Link專用電纜
[傳送距離] ***大1200m(根據傳送速度而有所不同)
[輸入輸出占用點數] 8點
[對應CPU模塊*4 ] FX5U/FX5UC CPU模塊：Ver.1.050~
[對應工程工具] GX Works3：Ver.1.035M~
[重量] 0.3kg
[外形尺寸] 90*50*83mm
