產品規格放大器內置型TOF 激光傳感器LR-T 系列



型號				LR-TB2000	LR-TB2000C	LR-TB2000CL	LR-TB5000	LR-TB5000C	LR-TB5000CL

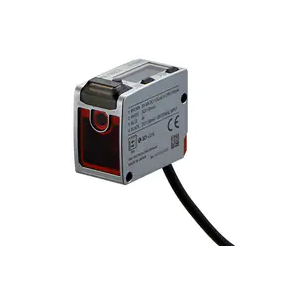

圖像
類型				電纜型	M12 連接器電纜型		電纜型	M12 連接器電纜型
檢測距離				60 至 2000 mm*1			60 至 5000 mm*6
光點直徑				約 4 mm			可變(在 ø40 mm 以下使用)
光源	種類			紅色激光 (660nm)
	激光分類			2 類激光產品 (IEC60825-1、FDA(CDRH) Part1040.10*2)		1 類激光產品 (IEC60825-1、FDA(CDRH) Part1040.10*2)	2 類激光產品 (IEC60825-1、FDA(CDRH) Part1040.10*2)		1 類激光產品 (IEC60825-1、FDA(CDRH) Part1040.10*2)
防止相互干擾功能				4 臺(使用防止干擾功能時)
計時器				OFF／OFF- 延時／ON- 延時／單脈沖
響應時間				1 ms/10 ms/25 ms/100 ms/1000 ms 切換方式		2 ms/20 ms/50 ms/200 ms/2000 ms 切換方式	1 ms/10 ms/25 ms/100 ms/1000 ms 切換方式		2 ms/20 ms/50 ms/200 ms/2000 ms 切換方式
I/O	控制輸出			NPN 集電極開路/PNP 集電極開路 切換方式 30 VDC 以下、50 mA 以下、殘余電壓 2 V 以下 N.O./N.C. 切換方式 *3*4
	外部輸入			投光停止/ 調諧/ 基準面更新(使用DATUM 模式時)　切換方式 短路電流　NPN：1 mA 以下/PNP：1 mA 以下 外加電壓請參閱使用說明書的配線圖 輸入時間請參閱使用說明書的時序圖 *3*4
	模擬輸出			―			電流輸出 / 電壓輸出 切換方式 電流輸出：4 至 20 mA ***大負載電阻 500 電壓輸出：0 至 10 V 外部負載電阻 5 k 以上 *3*4
保護電路				電源逆接保護、電源電涌保護／輸出短路保護、輸出逆接保護、輸出電涌保護
電源電壓				20 至 30 VDC 漣波(P-P)10%、Class 2 或 LPS
消耗電流				45 mA 以下(負載除外)*5			50 mA 以下(負載除外)*7
環境抗耐性	外殼防護級			IP65/ IP67 (IEC60529)
	環境光照			白熾燈/日光：10,0000 lux 以下
	環境溫度			-20 至 +55 °C (無凍結)
	相對濕度			35 至 85 % RH (無凝結)
	抗震性			10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時
	耐沖擊性			1,000 m/s2、X,Y,Z 方向各 6 次
材質				罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC	罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC、 M12 連接器：TPE、PBT、鍍鎳黃銅		罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC	罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC、 M12 連接器：TPE、PBT、鍍鎳黃銅
附件				使用說明書、 激光警告/ 說明標簽		使用說明書	使用說明書、 激光警告/ 說明標簽		使用說明書
重量				約 125 g (包含電纜)	約 85 g		約 200 g (包含電纜)	約 160 g
*1 可顯示范圍為 50 至 2200。 *2 FDA(CDRH) 的分類是基于 IEC60825-1，并根據Laser Notice No.50 的要求而實施的 。 *3 I/O 可從以下組合中進行選擇。 控制輸出 × 2、控制輸出+ 外部輸入 控制輸出＋模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL) 外部輸入＋模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL) (設定方法請參閱使用說明書) *4 IO-Link：支持 Specification v.1.1 / COM2(38.4 kbps)。 在無法經由網絡下載文件的環境中使用時，請聯系***近的營業所。 *5 145 mA 以下(包含負載) *6 可顯示范圍為 50 至 5200。 *7 150 mA 以下(包含負載)
