產品簡介

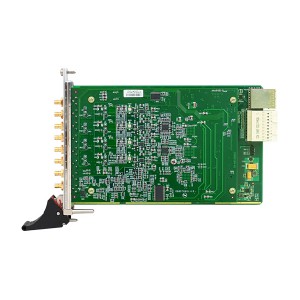

PXIe8504\8514 是 4 通道 14 位 40MS/s、80MS/s 采樣數字化儀，專為輸入信號高達20M/40M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB 的板載內存。 PXIe8504\8514 配備了 14 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
14位（Bit）
|
|
輸入通道
|
4路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達40MS/s（PXIe8504）/80MS/s（PXIe8514）
|
|
采樣方式
|
同步采樣
|
| 存儲器深度 |
板載2GB 內存 |
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步）
|
|
ATR輸入源
|
從AI0~AI3的任一通道輸入
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ（50Ω可定制）
|
|
帶寬
|
20MHz（PXIe8504）/40MHz（PXIe8514）
|
|
時鐘源
|
板載時鐘、外部10M、PXICLK_10M、PXIECLK_100M、外時鐘
|
|
外時鐘輸入范圍
|
PXIe8504：10MHz~40MHz，幅值為2Vpp~5Vpp
PXIe8514：10MHz~80MHz，幅值為2Vpp~5Vpp
|
|
數據存儲
|
可搭配PXIe-SSDM2X存儲模塊實現高達640MB/s實時數據流盤
|
