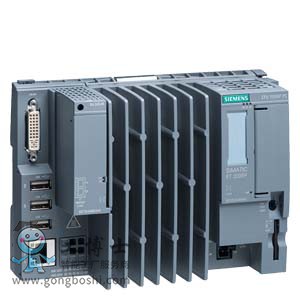

西門子1500系CPU,1515SP PC + HMI 1

• 產品信息細節
• 技術數據

技術數據

		SIMATIC ET 200SP OPEN CONTROLLER, CPU 1515SP PC + HMI 128PT, 4 GB RAM, 16 GB CFAST WITH WINDOWS EMBEDDED STANDARD 7 P 64BIT PREINSTALLED, W. S7-1500 SOFTWARE CONTROLLER CPU 1505S V1.8 PREINSTALLED, WITH WINCC RUNTIME ADVANCED V13 SP1 PREINSTALLED WITH 128 POWERTAGS LICENSE, INTERFACES: 1X SLOT CFAST, 1X SLOT SD/MMC, 1X PLUG F. ET 200SP BUS- ADAPTOR PROFINET, 1X 10/100/1000 MBIT/S ETHERNET, 3 X USB, 1 X DVI-I GRAPHIC INTERFACE, DOCUMENTATION ON DVD, RESTORE DVD
一般信息
產品類型標志		CPU 1515SP PC
硬件功能狀態		01
固件版本		V1.8
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V13 SP1 升級版 4
PC 配置
處理器		雙核 1 GHz，AMD G 系列 APU T40E
主存儲器		4 GB RAM
閃存盤		16 GB
操作系統		Windows Embedded Standard 7 P 64 位
安裝的軟件
● 可視化		WinCC Runtime Advanced V13 SP1 升級版 4
● 控制		S7-1500 軟件控制器 CPU 1505S V1.8
操作元件
運行模式開關		1
電源電壓
電源的電壓類型		24 V DC
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
輸入電流
耗用電流（額定值）		1.5 A; 處理器滿負載，包括 ET 200SP 模塊并使用 USB
耗用電流（空載），典型值		0.6 A
接通電流，*大值		4.7 A; 額定值
功率
功耗，*大值		36 W; 包括 ET 200SP 模塊并使用 USB
背板總線上的饋電功率		8.75 W
功率損失
功率損失，典型值		15 W; 無 ET 200SP 模塊，未使用 USB
存儲器
存儲器類型		DDR3-SDRAM
CFast 存儲卡		是; 16 GB 閃存
工作存儲器
● 集成		4 Gbyte
硬件擴展
集成電源		是
DP 主站數量
● 關于 CM		1
組件載體
● 每個組件載體的組件，*大值		64
● 行數，*大值		1
時間
時鐘
● 類型		硬件時鐘
● 硬件時鐘（實時時鐘）		是; 分辨率： 1s
● 緩沖持續時間		6 wk; 當環境溫度為 40°C 時，典型值
● 每日偏差，*大值		10 s; 典型值：2 s
接口
工業以太網接口數量		2
PROFINET 接口數量		1
PROFIBUS 接口數量		1; 通過 CM DP 模塊
RS 485 接口數量		1; 通過 CM DP 模塊
USB 接口數量		3; 正面 3x USB 2.0，各 500 mA – 2x 500 mA 和 1x 100 mA 可同時存在
SD 卡插槽數量		1
視頻接口
● 圖形界面		1 個 DVI-I
1. 接口
接口類型		PROFINET
物理組成		用于 ET 200SP 的BusAdapter BA
傳輸速率的自動計算		是
自動協商		是
自動交叉		是
物理接口
● 端口數量		2
● 集成開關		是
● RJ 45（以太網）		是; 通過 BA 2x RJ45 BusAdapter
— 傳輸速率，*大值		100 Mbit/s
— 工業以太網狀態 LED		是
2. 接口
接口類型		集成以太網接口
物理組成		RJ45
傳輸速率的自動計算		是
自動協商		是
自動交叉		是
物理接口
● 端口數量		1
● RJ 45（以太網）		是; 集成
— 傳輸速率，*大值		1 000 Mbit/s
— 工業以太網狀態 LED		否
3. 接口
物理接口
● RS 485		是; 通過 CM DP 模塊
物理接口
RJ 45（以太網）
● 100 Mbit/s		是; 用于第 1 個X1 接口
● 1000 Mbit/s		是; 用于第 2 個X2 接口
● 自動協商		是
● 自動交叉		是
RS 485
● 傳輸速率，*大值		12 Mbit/s
報警/診斷/狀態信息
診斷顯示 LED
● RUN/STOP LED		是
● ERROR LED		是
● MAINT LED		是
EMV
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用		是
標準、許可、證書
CE 標記		是
CSA 許可		是
cULus		是
FM 許可		是
RCM（C-TICK 格式）		是
環境要求
運行中的環境溫度
● *小值		0 °C
● *大值		在*多 32 個 ET 200SP 模塊和 3 個 100 mA USB 負載時，*大 60 °C；在*多 64 個 ET 200SP 模塊和 2 個*大 500 mA 和 1 個*大 100 mA 的 USB 負載時，*大 55 °C
● 水平安裝，*小值		0 °C
● 水平安裝，*大值		60 °C
● 垂直安裝，*小值		0 °C
● 垂直安裝，*大值		50 °C; 在*多 32 個 ET 200SP 模塊和 3 個 100 mA 的 USB 負載時
運輸/儲存時的環境溫度
● *小值		-40 °C
● *大值		70 °C
振動
● 操作，測試符合 IEC 60068-2-6		是
● 運輸，測試符合 IEC 60068-2-6		是
沖擊測試
● 測試符合 IEC 60068-2-27		是
● 測試符合 IEC 60068-2-6		是
沖擊測試
● 測試符合 IEC 60068-2-29		是
● 存放/運輸，測試符合 IEC 60068-2-27		是
● 存放/運輸，測試符合 IEC 60068-2-29		是
外設/選項
外設
● SD 卡		可選擇附加大容量存儲器
尺寸
寬度		160 mm
高度		117 mm
深度		75 mm
重量
重量，約		0.83 kg
