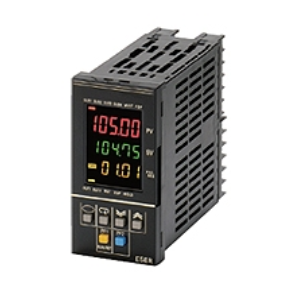

全新推出高速、高精度數字調節儀 48×96mm （程序型）
額定規格
電源電壓 *1
項目
符合CE AC100～240V 50/60Hz AC24V 50/60Hz/DC24V
UL認證 AC100～120V 50/60Hz
容許電壓變動范圍 電源電壓的85～110%
功耗 22VA以下（*大負載時） 15VA/10W以下（*大負載時）
傳感器輸入 *2 熱電偶：K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W
鉑測溫電阻：Pt100
電流輸入：DC4～20mA、DC0～20mA(包含遠程SP輸入)
電壓輸入：DC1～5V、DC0～5V、DC0～10V(包含遠程SP輸入)
(輸入阻抗：電流輸入時150Ω、電壓輸入時約1MΩ)
控制輸出 電壓(脈沖)輸出 DC12V 40mA以下帶短路保護回路
電流輸出 DC0～20mA/DC4～20mA 負載500Ω以下(包含傳送輸出)
(分辨率：DC0～20mA時約54000、DC4～20mA時約43000)
繼電器輸出 位置比例控制型(開、關)
1a AC250V 1A(含涌入電流)
輔助輸出 繼電器輸出 1a AC250V 1A(電阻負載)
晶體管輸出 *大負載電壓：DC30V、*大負載電流：50mA、殘留電壓：1.5V以下、漏電流：0.4mA以下
電位器輸入 100Ω～2.5kΩ
事件輸入 有接點 輸入ON：1kΩ以下 OFF：100kΩ以上
無接點 輸入ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下
事件輸入 短路：約4mA
遠程SP輸入 參見傳感器輸入欄
傳送輸出 參見控制輸出欄
控制方式 2自由度PID或ON/OFF
設定方法 使用操作鍵數字設定、或使用串行通信設定
指示方式 7段數字顯示與單發光顯示
字符高度 PV12.8mm、SV7.7mm、MV7.7mm
其它功能 視機型而定
使用環境溫度 -10～+55℃(無結冰、結露)
使用環境濕度 相對濕度：25～85%RH以下
儲存溫度 -25～+65℃(無結冰、結露)
.注：請勿將變頻器的輸出用作電源。（請參見樣本）
*1. AC100～240V與AC/DC24V為不同機型。訂貨時，請指定。
*2. 多重輸入。使用輸入類別開關，切換溫度輸入/模擬量輸入。
輸入電源—繼電器輸出、晶體管輸出—其他端子相互之間為強化絕緣。
